沈阳广成科技USBCAN分析仪系列

ꄴ前一个： 无
ꄲ后一个： USBCAN II C双通道CAN分析仪





一、设备简介



沈阳广成科技USBCAN分析仪又称CAN卡、CAN盒、CAN分析仪，是进行CAN-bus产品开发、CAN-bus数据分析的强大工具，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。

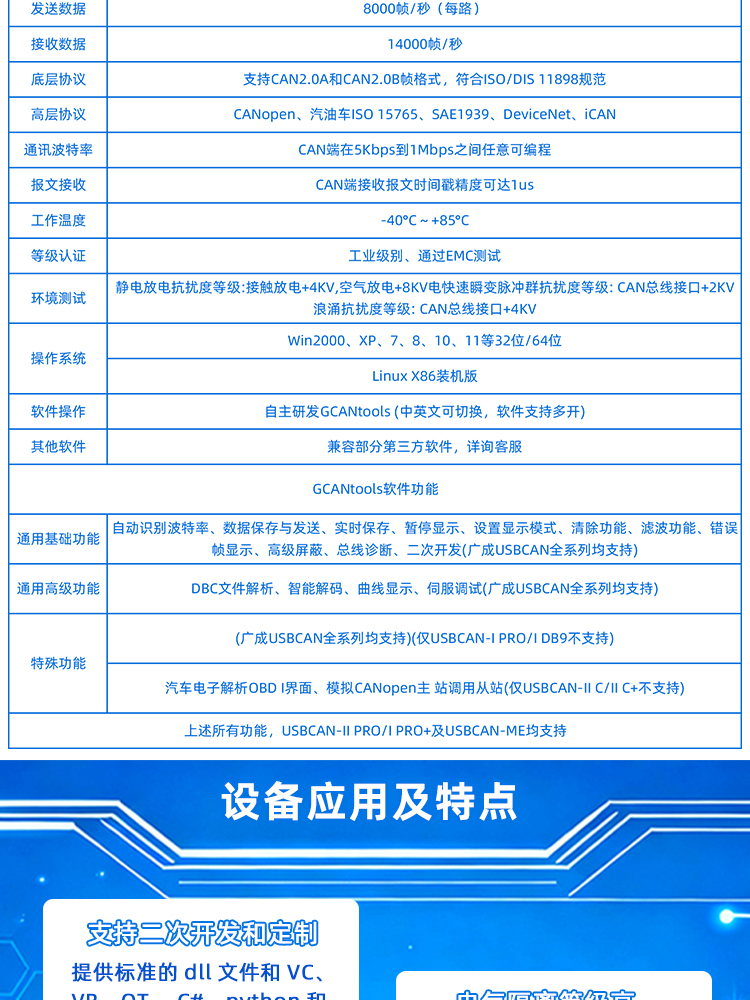

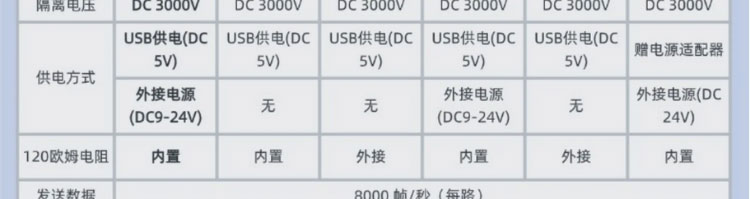

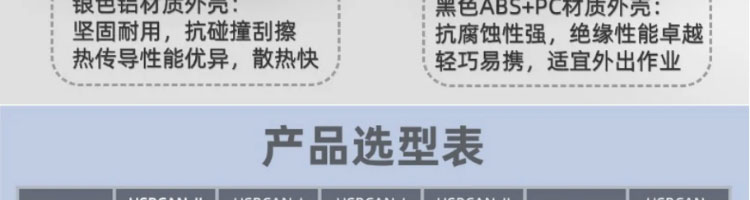

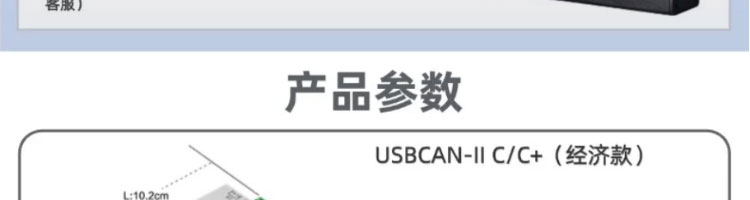

二、参数与选型

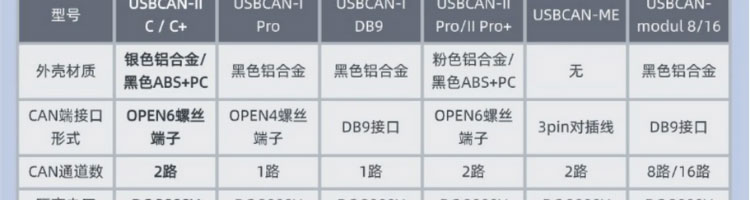

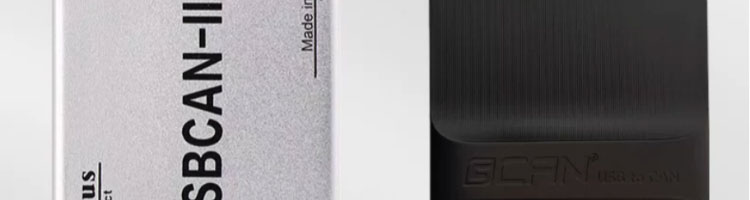

沈阳广成科技USBCAN分析仪分为单通道、双通道以及多通道三种类型，其中，各类型设备包含的型号是（点击型号名称可进入到相应产品页中）：



一、单通道：



（1）USBCAN I PRO

（2）USBCAN I PRO+



二、双通道：

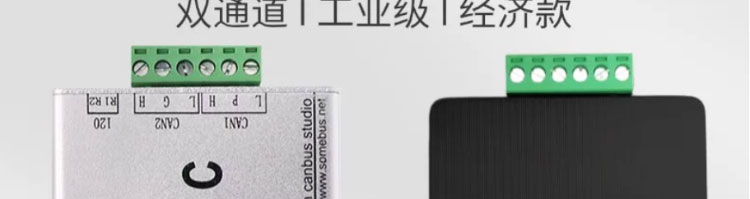

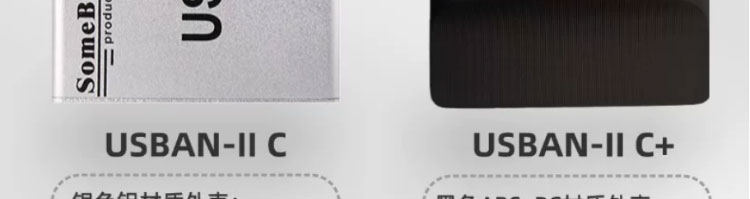

（1）USBCAN II C+

（2）USBCAN II PRO

（3）USBCAN II PRO+

（4）USBCAN ME

（5）USBCAN II C



三、多通道：



（1）USBCAN MODULE 8

（2）USBCAN MODULE 16





三、设备特点

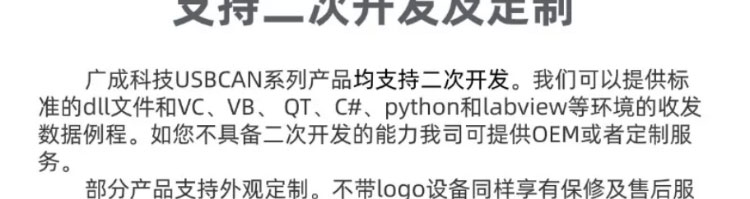

（1）支持二次开发及OEM定制



广成科技USBCAN系列产品均支持二次开发。我们可以提供标准的dll文件和VC、VB、QT、 C#、python和labview等环境的收发数据例程。



如您不具备二次开发的能力我司可提供OEM或者定制服务。部分产品支持外观定制。



不带logo设备同样享有保修及售后服务。提供硬件ID,便于用户使用及管理设备,并可通过读取硬件ID的方式对软/硬件进行加密,很大限度的保护了用户的开发成果。





（2）全新高速USB、CAN通道

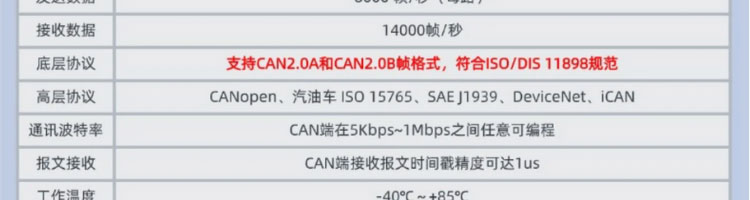

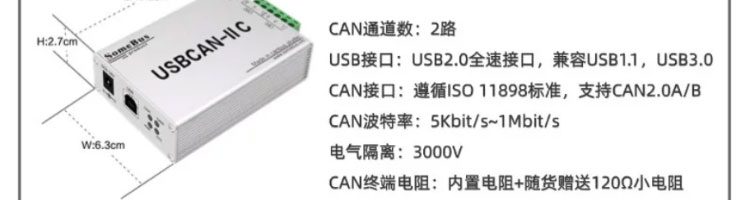

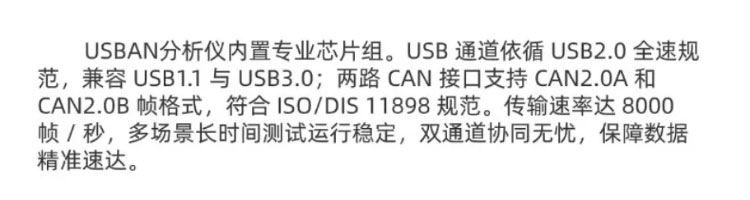

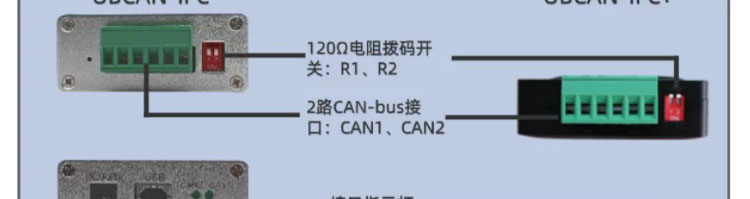

USBAN分析仪内置专业芯片组。USB通道依循USB2.0全速规范，兼容USB1.1与USB3.0;两路CAN接口支持CAN2.0A和CAN2.0B帧格式。

传输速率达8000帧/秒，多场景长时间测试运行稳定，双通道协同无忧，保障数据精准速达。

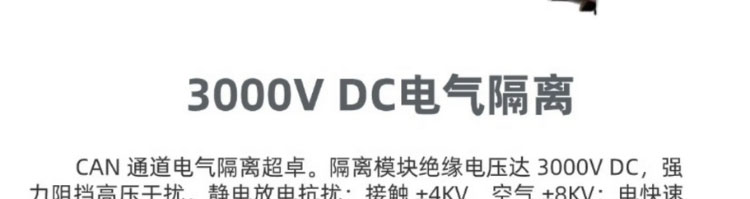

（3）3000V DC电气隔离

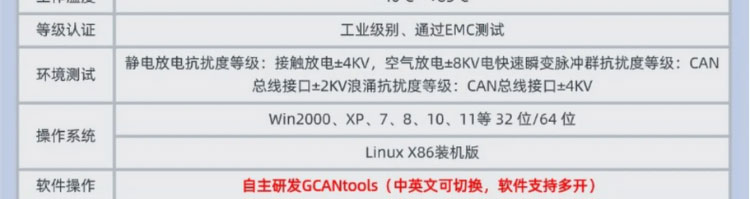

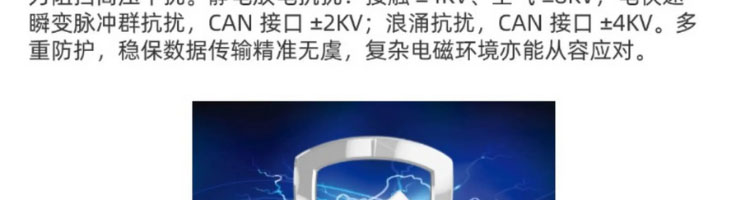

CAN通道电气隔离超卓。隔离模块绝缘电压达3000V DC,强力阻挡高压干扰。静电放电抗扰:接触+4KV、空气+8KV;电快速;瞬变脉冲群抗扰，CAN接口+2KV浪涌抗扰，CAN接口士4KV。多重防护，稳保数据传输精准无虞，复杂电磁环境亦能从容应对。

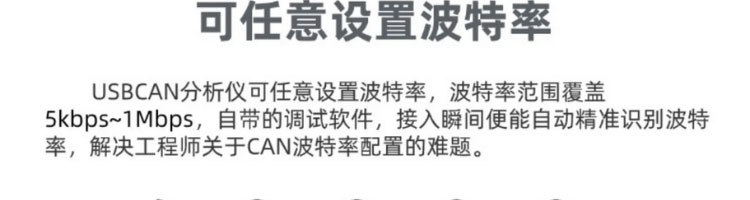

（4）可任意设置波特率



USBCAN分析仪可任意设置波特率，波特率范围覆盖5kbps~1 Mbps。自带调试软件，接入瞬间便能自动精准识别波特率，解决工程师关于CAN波特率配置的难题。

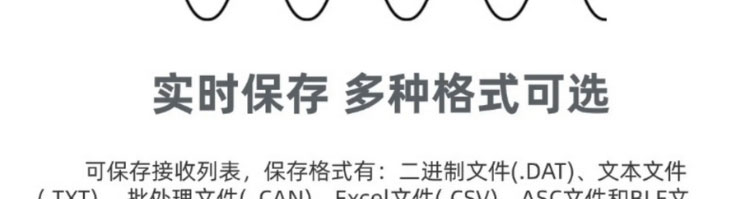

（5）实时保存多种格式可选



可保存接收列表,保存格式有:二进制文件(.DAT)、文本文件(.TXT)、批处理文件( .CAN)、Excel文件(.CSV)、 ASC文件和BLF文件。



（6）支持多种协议解析

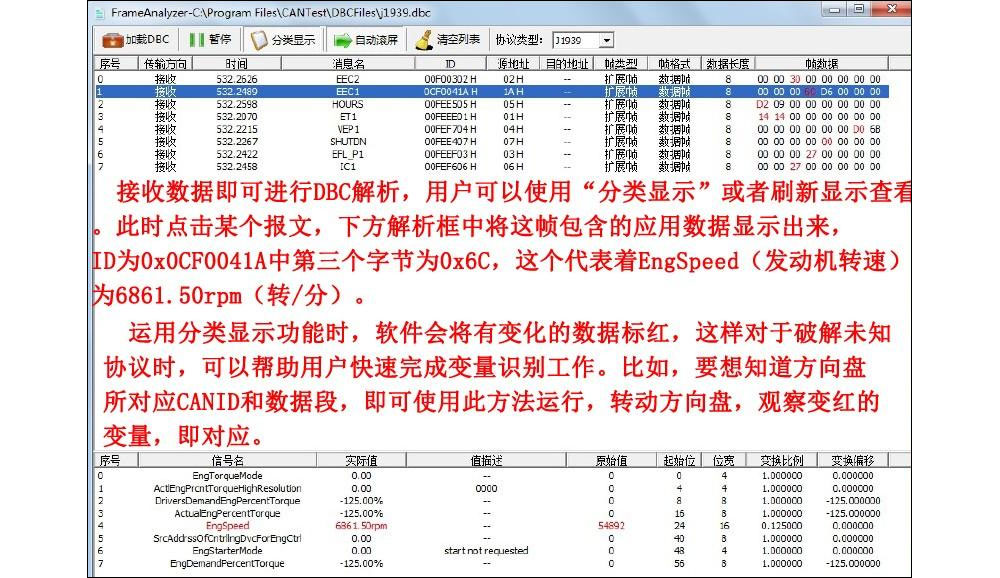

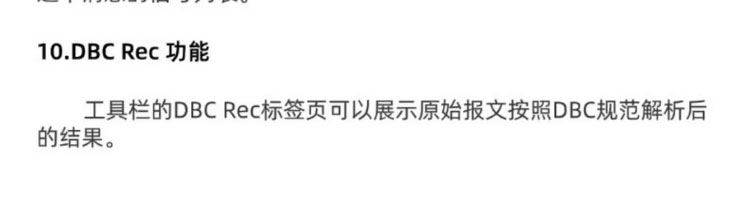

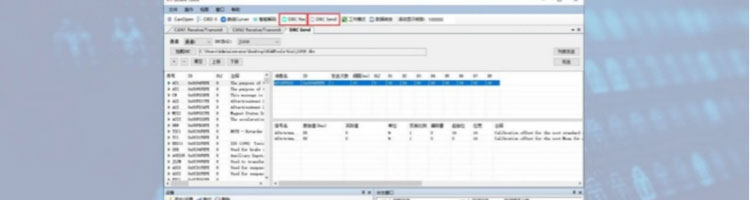

广成科技USBCAN设备支持解析车载DBC文件、J1939协议等各种协议，工程师的大部分协议解析测试需求，它都能满足，轻松完成解码分析流程，助力工作高效落成。





具体操作方法咨询在线客服。

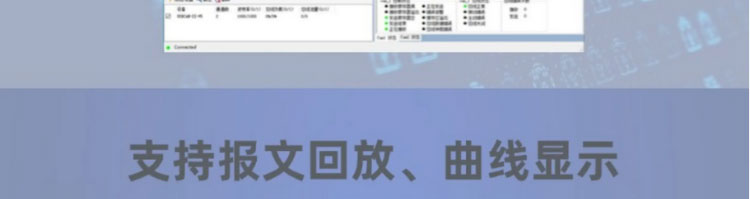

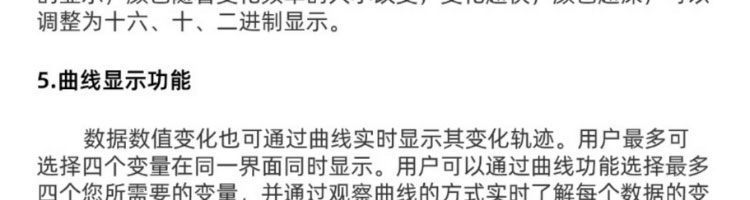

（7）支持报文回放，曲线展示

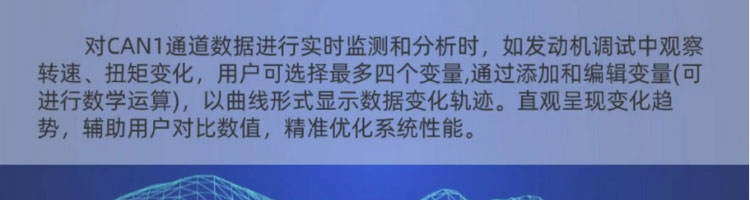

对CAN1通道数据进行实时监测和分析时，如发动机调试中观察转速、扭矩变化，用户可选择最多四个变量,通过添加和编辑变量(可进行数学运算)，以曲线形式显示数据变化轨迹。直观呈现变化趋势，辅助用户对比数值，精准优化系统性能。

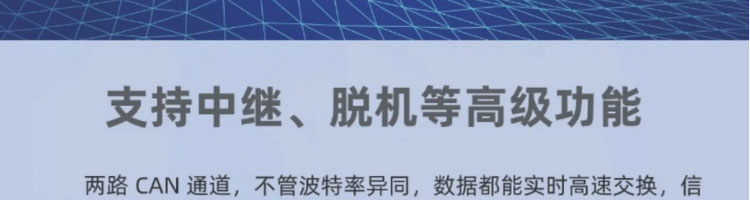

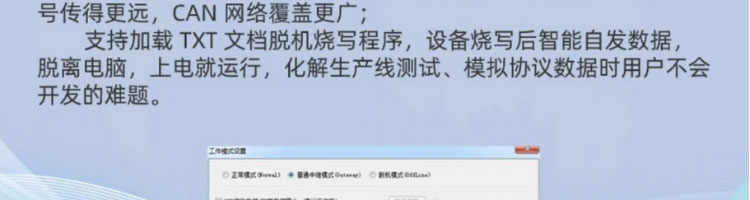

（8）支持中继、脱机等高级功能



两路CAN通道，不管波特率异同，数据都能实时高速交换，信号传得更远，CAN网络覆盖更广。支持加载TXT文档脱机烧写程序，设备烧写后智能自发数据，脱离电脑，.上 电就运行，化解生产线测试、模拟协议数据时用户不会开发的难题。

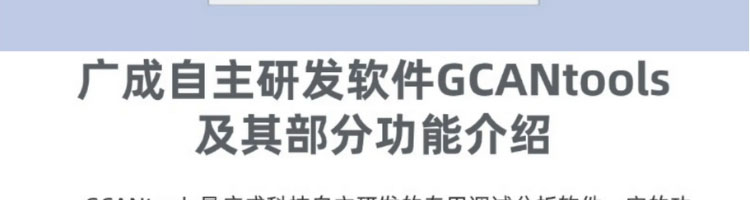

五、GCANTools软件功能介绍

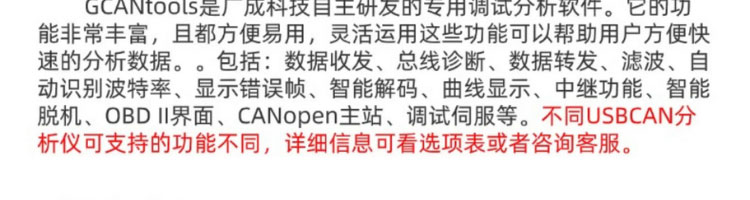

GCANtools是广成科技自主研发的专用调试分析软件。它的功能非常丰富，且都方便易用，灵活运用这些功能可以帮助用户方便快速的分析数据。

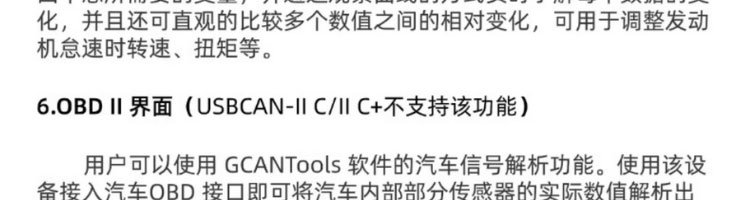

包括:数据收发、总线诊断、数据转发、滤波、自动识别波特率、显示错误帧、智能解码、曲线显示、中继功能、智能脱机、OBD II界面、CANopen主站、调试伺服等。

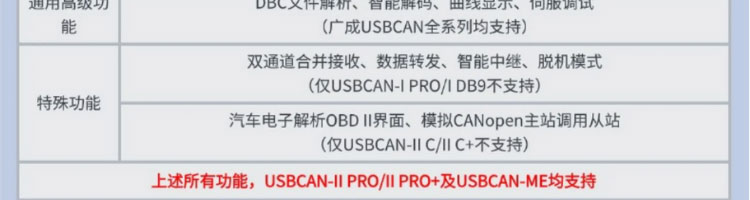

不同USBCAN分析仪可支持的功能不同，详细信息可看选项表或者咨询客服。

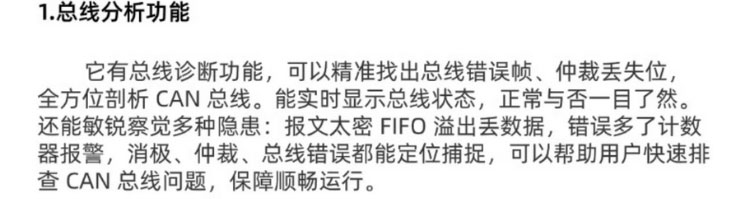

（1）总线分析功能



它有总线诊断功能，可以精准找出总线错误帧、仲裁丢失位,全方位剖析CAN总线。能实时显示总线状态，正常与否一目了然。还能敏锐察觉多种隐患:报文太密FIFO溢出丢数据，错误多了计数器报警，消极、仲裁、总线错误都能定位捕捉，可以帮助用户快速排查CAN总线问题，保障顺畅运行。

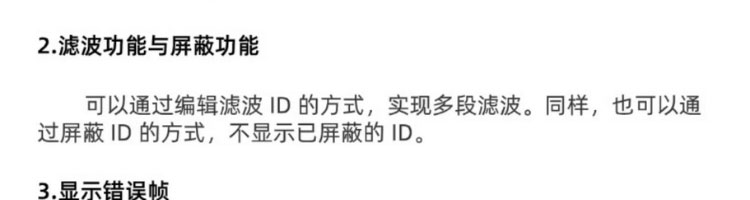

（2）滤波功能与屏蔽功能



可以通过编辑滤波ID的方式，实现多段滤波。同样，也可以通过屏蔽ID的方式，不显示已屏蔽的ID。

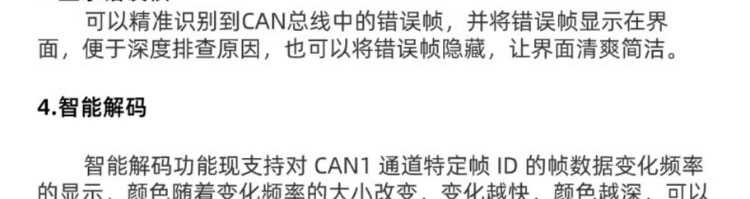

（3）显示错误帧



可以精准识别到CAN总线中的错误帧,并将错误帧显示在界面，便于深度排查原因，也可以将错误帧隐藏，让界面清爽简洁。



（4）智能解码



智能解码功能现支持对CAN1通道特定帧ID的帧数据变化频率的显示，颜色随着变化频率的大小改变,变化越快，颜色越深，可以调整为十六、十、二进制显示。



如果您还需要了解更多有关沈阳广成科技USBCAN分析仪设备的信息，可以咨询在线客服。
