GCAN‑PLC‑510 导轨式 IEC‑61131‑3 高性能模块化扩展可编程控制器

ꄴ前一个： GCAN‑PLC‑511 导轨式 IEC‑61131‑3 高性能模块化扩展可编程控制器

ꄲ后一个： GCAN‑PLC‑430 多接口 EtherCAT 主站可编程控制器

设备核心特点：

✅符合IEC‑61131‑3标准，支持OpenPCS/CODESYS V3.5 SP16及以上双编程内核，ST/LD/FBD/SFC/IL五种编程语言，ARM Cortex‑M7 400MHz高性能处理器
✅GC‑Bus背板扩展架构：主控无板载IO，最大可扩展32个GC系列IO模块；模块插入自动组态、自动分配IO地址；IO模块数量超过16片需搭配GC‑8012供电扩展模块；整套链路末端必须装配GC‑0001终端模块
✅总线接口：1路RJ45以太网、1路CAN总线、1路RS232/RS485复用接口；原生支持CANopen主/从站、Modbus‑RTU/TCP主从站；CAN、RS485接口1500Vrms电气隔离；CAN无内置终端电阻，总线两端需外接120Ω
✅DC24V工业供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR多组状态指示灯；盖板内RUN/STOP程序拨码、IAP复位按键，恢复出厂IP：192.168.1.30；以太网口用于程序下载与业务通讯
✅大容量程序数据存储，内置实时时钟；‑40℃~+85℃工业宽温；用户程序下载完成脱机独立运行

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

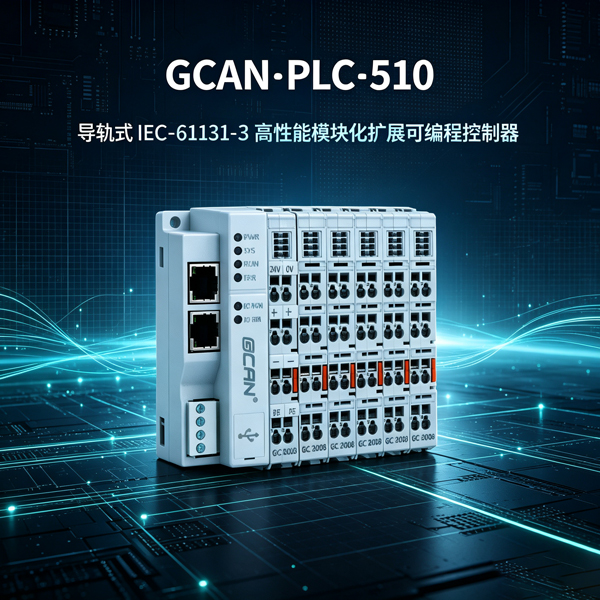

GCAN‑PLC‑510为DIN导轨安装高性能模块化可编程逻辑控制器，CPU采用Cortex‑M7主频400MHz，具备OpenPCS、CODESYS两套运行内核，完全遵循IEC‑61131‑3编程标准。主控单元不自带本机IO，依靠GC‑Bus背板总线外接GC系列IO模块；最大可接入32片GC系列IO模块，模块即插即用自动组态、自动分配IO地址；当扩展模块数量大于16片时，必须增加GC‑8012供电扩展模块保障背板供电；整套扩展链路最右端必须安装GC‑0001终端模块，否则GC‑Bus总线报错，IO模块无法工作。

通讯配置：1路RJ45以太网、1路CAN总线、1路RS232/RS485复用串口；原生支持CANopen主/从站、Modbus‑RTU/TCP主从站协议；CAN、RS485接口具备1500Vrms电气隔离；CAN总线无内置终端电阻，总线两端外接120Ω；配备盖板内RUN‑STOP程序拨码、IAP复位按键恢复出厂IP；内置RTC实时时钟，程序与掉电变量存储于板载Flash，下载完成后脱机独立运行。适合IO点数按需灵活配置，数字量、模拟量、热电阻、热电偶、高速脉冲混合采集输出；CANopen、Modbus多协议混合组网的成套自动化设备、分布式总线端子、对控制器运算性能要求较高的控制场景。

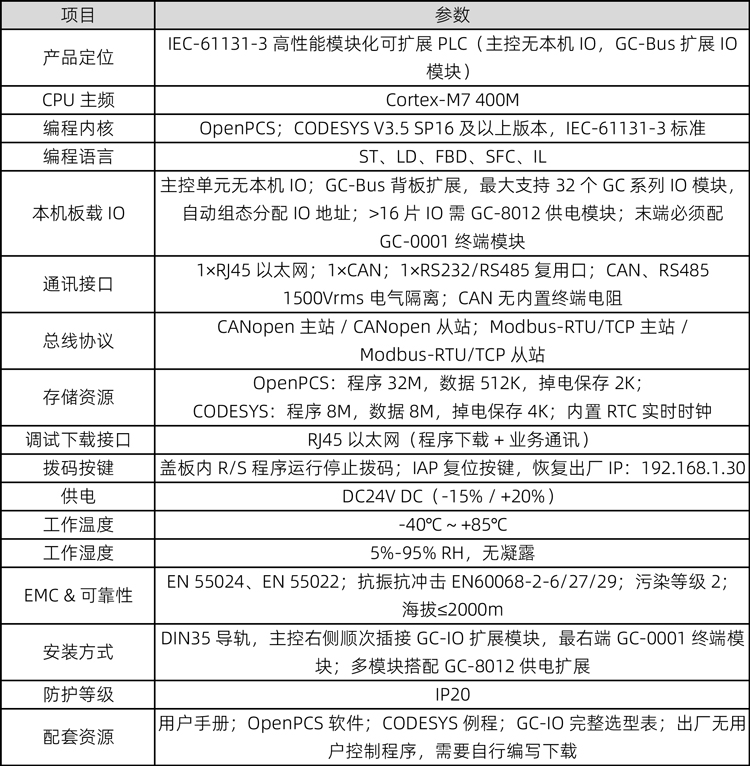

✅GC‑Bus扩展能力：主控本体无板载IO；GC‑Bus背板总线，最大支持32片GC系列IO模块；模块插入自动组态、自动分配IO地址，无需手动设置；IO品类覆盖数字量DI/DO、电压/电流AI/AO、PT100/PT1000、热电偶、高速计数、PWM模块；扩展模块＞16片需增加GC‑8012供电扩展模块；整套扩展链路末端必须装配GC‑0001终端模块。
✅双内核可编程能力：CPU Cortex‑M7，主频400M；OpenPCS：程序32M，数据512K，2K掉电保存；CODESYS：程序8M，数据8M，4K掉电保存；遵循IEC‑61131‑3，支持ST、LD、FBD、SFC、IL；内置CANopen、Modbus‑RTU/TCP功能块；支持浮点数运算，内置RTC实时时钟。
✅总线通讯能力：1路RJ45以太网；1路CAN总线；1路RS232/RS485复用接口；CAN、RS485通道1500Vrms电气隔离；完整支持CANopen主站/从站、Modbus‑RTU/TCP主站/从站；CAN无内置终端电阻，总线两端外接120Ω；以太网同时承担程序下载与业务数据交互。
✅存储与可靠性：双内核独立存储空间；硬件看门狗；满足EN 55024、EN 55022 EMC；X/Y/Z三轴抗振动冲击EN60068‑2‑6/27/29。
✅供电与安装：DC24V（‑15%~+20%）供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR系统及扩展总线状态指示灯；盖板内RUN/STOP程序运行停止拨码、IAP复位按键恢复出厂IP；以太网为下载+业务通讯口；大于16片IO模块需配GC‑8012；整套链路右端必须GC‑0001终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度5‑95%RH无凝露；IP20防护等级。

✅IO点数按需灵活配置项目，自由选配数字量DI/DO、模拟量AI/AO、PT100、热电偶、高速计数/PWM各类GC扩展IO模块；最大支持32片IO模块，适合需要大量IO且对PLC运算性能有较高要求场景
✅CANopen总线组网；支持Modbus‑RTU/TCP混合总线，对接串口仪表、变频器、以太网上位设备
✅分布式总线端子方案；成套专机、试验机，后期IO点位变更直接增减GC扩展模块，不用更换主控硬件；IO模块数量超过16片搭配GC‑8012扩展供电

注：本型号主控本体不带IO，必须搭配GC系列IO扩展模块以及GC‑0001终端模块整套使用；扩展IO＞16片需要增加GC‑8012供电模块；出厂没有预置业务控制程序，需要OpenPCS或者CODESYS编写下载用户程序；CAN总线无内置终端电阻，总线两端外接120Ω；以太网同时用于程序下载和业务通讯；缺少GC‑0001终端模块会IO‑ERR报错，扩展IO全部无法工作。

温馨提示：场景不在列表，可联系技术评估适配 + 报价

✅DIN导轨卡扣式安装GCAN‑PLC‑510主控，主控右侧顺次插接GC系列IO扩展模块，整套链路最右端安装GC‑0001终端模块；IO数量大于16片时接入GC‑8012供电扩展模块；接入DC24V主控电源，IO回路独立供电；完成CAN、RS232/RS485、以太网接线；CAN总线物理两端外接120Ω终端电阻。
✅PC端使用OpenPCS或者CODESYS软件，选用IEC‑61131‑3五种编程语言，调用内置CANopen、Modbus‑RTU/TCP、模拟量处理、高速计数、PWM功能块编写用户控制逻辑；GC‑Bus总线上IO模块插入后设备自动完成IO组态、自动分配IO地址。
✅通过RJ45以太网接口连接设备，编译工程下载用户程序至控制器内部存储；支持盖板拨码开关实现程序RUN/STOP启停、IAP按键恢复出厂IP。
✅设备上电后脱机独立运行用户程序；读取全部GC扩展IO模块的数字量、模拟量、温度信号，输出控制信号；执行CANopen、Modbus‑RTU/TCP多总线数据交互；支持时钟读取、变量掉电保存。
✅PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR指示灯反馈电源、系统、程序运行、GC‑Bus扩展总线状态，快速定位主控、扩展模块或者终端模块故障。

备注：主控出厂为空，必须下载用户应用程序才可以实现控制；整套扩展链路必须装配GC‑0001终端模块；IO数量超过16片需GC‑8012供电模块；CAN总线务必外接终端电阻；以太网既用于程序下载也参与业务通讯。
