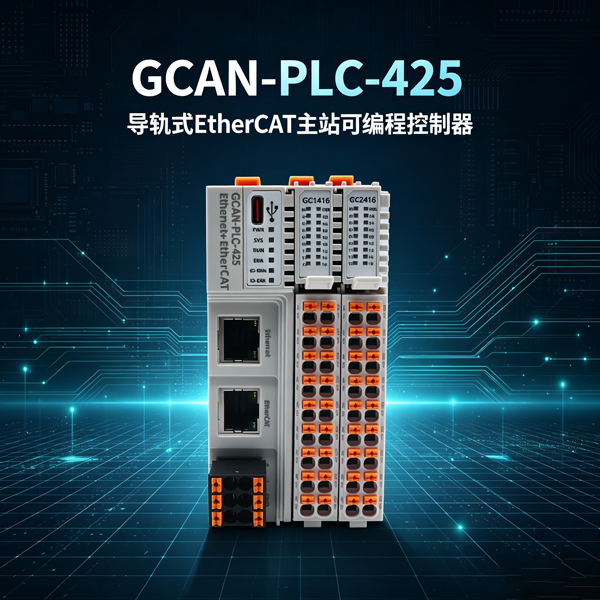

GCAN‑PLC‑425 导轨式 EtherCAT 主站可编程控制器

ꄴ前一个： GCAN‑PLC‑430 多接口 EtherCAT 主站可编程控制器

ꄲ后一个： GCAN‑PLC‑400 导轨式 IEC‑61131‑3 模块化扩展可编程控制器

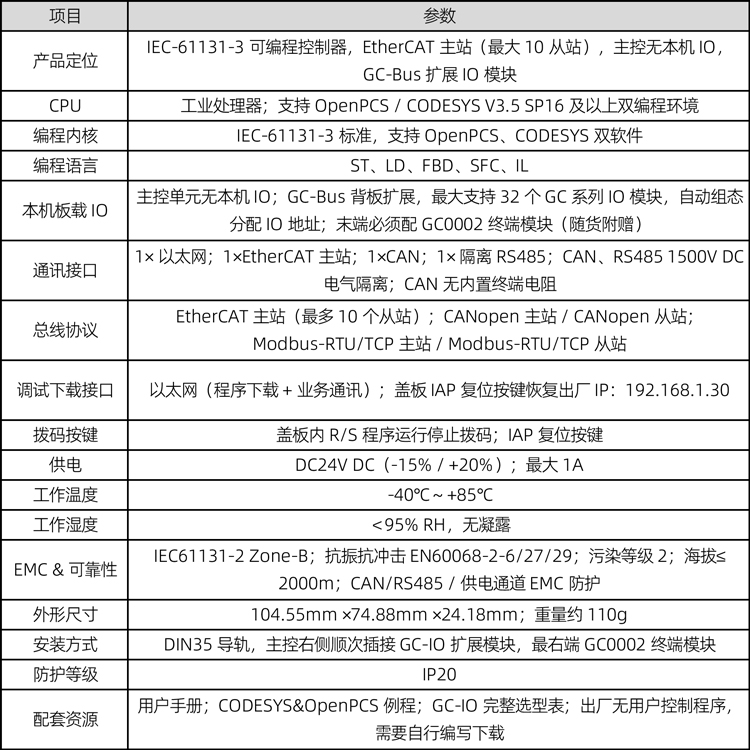

设备核心特点：

✅符合IEC‑61131‑3标准，支持CODESYS V3.5 SP16及以上、OpenPCS两套开发环境；ST/LD/FBD/SFC/IL五种编程语言；工业逻辑运算、闭环控制能力强
✅GC‑Bus背板扩展架构：主控无本机IO，最大可扩展32片GC系列IO模块；模块插入自动组态、自动分配IO地址；整套链路末端必须装配GC0002终端模块（产品附赠）
✅总线接口：1路以太网；1路EtherCAT主站；1路CAN；1路隔离RS485；EtherCAT主站最大支持10个EtherCAT从站；原生支持CANopen主/从站、Modbus‑RTU/TCP主从站；CAN、RS485接口1500V DC电气隔离；CAN无内置终端电阻，总线两端需外接120Ω

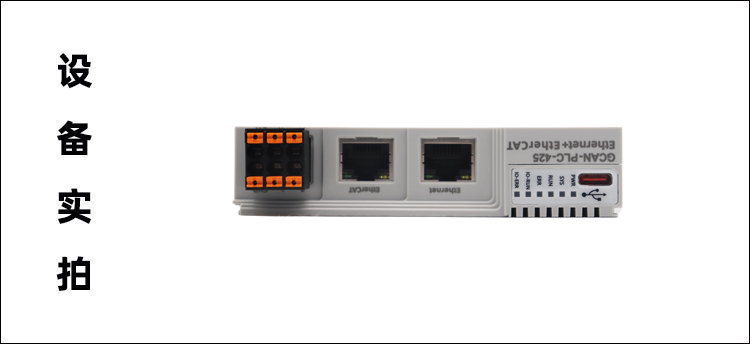

✅DC24V工业供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR多组状态指示灯；盖板内RUN/STOP程序拨码、IAP复位按键，恢复出厂IP：192.168.1.30；以太网口用于程序下载与业务通讯
✅‑40℃~+85℃工业宽温；支持PLC程序加密、Trace追踪诊断；用户程序下载完成脱机独立运行；数字量、模拟量、热电阻、热电偶模块自由混插

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

GCAN‑PLC‑425为DIN导轨安装EtherCAT主站可编程逻辑控制器，完全遵循IEC‑61131‑3编程标准，同时支持CODESYS V3.5 SP16及以上、OpenPCS两套编程软件。主控单元不自带本机IO，依靠GC‑Bus背板总线外接GC系列IO模块；最大可接入32片GC系列IO模块，支持数字量、模拟量、热电阻、热电偶模块混插；模块即插即用自动组态、自动分配IO地址；整套扩展链路最右端必须安装GC0002终端模块（随产品附赠），否则GC‑Bus总线报错，IO模块无法工作。

通讯配置：1路以太网、1路EtherCAT主站接口；1路CAN总线、1路隔离RS485；EtherCAT主站最多接入10个EtherCAT从站；支持CANopen主站/从站、Modbus‑RTU/TCP主站/从站协议；CAN、RS485具备1500V DC电气隔离；CAN总线无内置终端电阻，总线两端外接120Ω；配备盖板内RUN‑STOP程序拨码、IAP复位按键恢复出厂IP。DC24V工业供电；DIN导轨卡扣式安装；自带PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR状态指示灯，快速定位主控、扩展IO故障。适合中小型EtherCAT运动控制项目，IO点数按需灵活配置；CANopen、Modbus多协议混合组网；自动化专机、试验机、成套设备逻辑控制、模拟量闭环采集输出场景。

✅GC‑Bus扩展能力：主控本体无IO通道；GC‑Bus背板总线，最大支持32片GC系列IO模块；模块插入自动组态、自动分配IO地址，无需手动设置；IO品类覆盖数字量DI/DO、电压/电流AI/AO、PT100/PT1000、热电偶、高速计数、PWM模块；支持多种类型模块混插；整套扩展链路末端必须装配GC0002终端模块（产品附赠）。
✅可编程运算能力：支持OpenPCS、CODESYS V3.5 SP16及以上双编程环境；遵循IEC‑61131‑3，支持ST、LD、FBD、SFC、IL；内置EtherCAT主站（最大10从站）、CANopen、Modbus‑RTU/TCP功能块；支持逻辑运算、模拟量闭环控制、Trace追踪、PLC程序加密，内置RTC实时时钟。
✅总线通讯能力：1路以太网；1路EtherCAT主站；1路CAN；1路隔离RS485；CAN、RS485通道1500V DC电气隔离；CAN无内置终端电阻，总线两端外接120Ω；EtherCAT主站最大支持10个EtherCAT从站；完整支持CANopen主/从站、Modbus‑RTU/TCP主/从站；以太网承担程序下载与业务数据交互。
✅存储与可靠性：硬件看门狗；满足IEC61131‑2 Zone‑B EMC；X/Y/Z三轴抗振动冲击EN60068‑2‑6/27/29；CAN、RS485、供电通道具备EMC抗干扰防护。
✅供电与安装：DC24V（‑15%~+20%）供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR系统及扩展总线状态指示灯；盖板内RUN/STOP程序运行停止拨码、IAP复位按键恢复出厂IP；整套链路右端必须GC0002终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度＜95%RH无凝露；IP20防护等级。

✅中小型EtherCAT控制系统，EtherCAT主站最多支持10台EtherCAT从站设备；IO点数按需灵活配置，自由选配数字量DI/DO、模拟量AI/AO、PT100、热电偶各类GC扩展IO模块
✅CANopen总线组网；支持Modbus‑RTU/TCP混合总线，对接串口仪表、变频器、以太网上位设备；模拟量闭环控制、逻辑顺序控制
✅自动化专机、试验机，设备改造项目；后期IO点位变更直接增减GC扩展模块，不用更换主控硬件
✅搭配GC系列IO模块构建整套分布式IO控制系统

注：本型号主控本体不带IO，必须搭配GC系列IO扩展模块以及GC0002终端模块整套使用；CAN总线无内置终端电阻，总线两端外接120Ω；支持OpenPCS与CODESYS两套编程软件；EtherCAT主站最大10个从站；缺少GC0002终端模块会IO‑ERR报错，扩展IO全部无法工作。

场景提示：场景不在列表，可联系技术评估IO模块组合、EtherCAT/CANopen组网适配+报价

✅DIN导轨卡扣式完成GCAN‑PLC‑425主控模块安装；主控右侧顺次插接GC系列IO扩展模块，整套链路最右端安装GC0002终端模块；接入DC24V主控电源；完成EtherCAT网口、CAN、RS485、以太网接线；CAN总线物理两端外接120Ω终端电阻。
✅PC端使用OpenPCS或者CODESYS V3.5 SP16及以上软件，选用IEC‑61131‑3五种编程语言，调用内置EtherCAT主站、CANopen、Modbus‑RTU/TCP、模拟量闭环处理、高速计数、PWM功能块编写用户控制逻辑；GC‑Bus总线上IO模块插入后设备自动完成IO组态、自动分配IO地址。
✅通过以太网接口连接设备，编译工程下载用户程序至控制器内部存储；支持盖板拨码开关实现程序RUN/STOP启停、IAP按键恢复出厂IP；支持PLC程序加密、Trace故障追踪诊断。
✅设备上电后脱机独立运行用户程序；读取全部GC扩展IO模块的数字量、模拟量、温度信号，输出控制信号；执行EtherCAT最多10从站总线交互、CANopen、Modbus‑RTU/TCP多总线数据交互；支持时钟读取、变量掉电保存。
✅PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR指示灯反馈电源、系统、程序运行、GC‑Bus扩展总线状态，快速定位主控、扩展模块或者终端模块故障。

备注：主控出厂为空，必须下载用户应用程序才可以实现控制；整套扩展链路必须装配GC0002终端模块；CAN总线务必外接终端电阻；支持OpenPCS、CODESYS双软件；以太网既用于程序下载也参与业务通讯。
