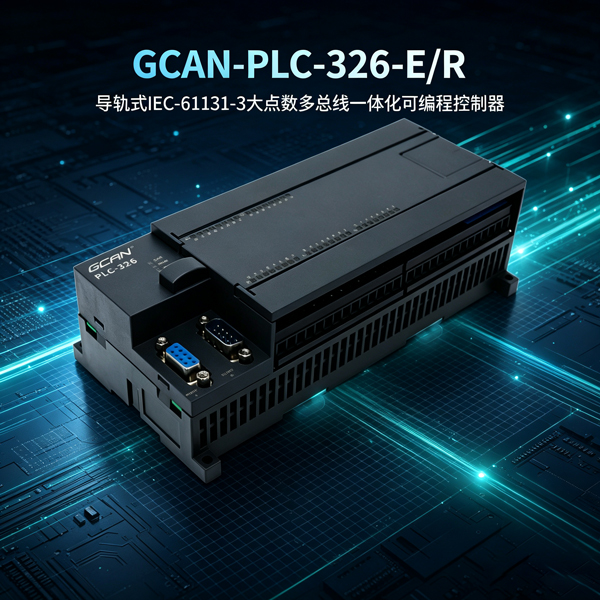

GCAN‑PLC‑326‑E/R 导轨式 IEC‑61131‑3 大点数多总线一体化可编程控制器

ꄴ前一个： GCAN‑PLC‑30X（301/302）导轨式 IEC‑61131‑3 可扩展模块化可编程控制器

ꄲ后一个： GCAN‑PLC‑324‑E/R 导轨式 IEC‑61131‑3 多总线一体化可编程控制器

设备核心特点：

✅符合 IEC‑61131‑3 标准，支持 OpenPCS / CODESYS V3.5 SP16 及以上双编程内核，ST/LD/FBD/SFC/IL 五种编程语言

✅本机 IO 资源：24 路 PNP 数字量 DI；16 路输出，‑E 版本 PNP 晶体管输出、‑R 版本继电器输出；2 路 0‑10V AI (16Bit)、2 路 0‑20mA AO (12Bit)；DI3/DI4/DI5 复用 3 路高速计数，‑E 版 DO0/DO1 复用 2 路 PWM 脉冲输出

✅总线接口：1 路 CAN、2 路独立 RS485、1 路 RJ45 以太网；原生支持 CANopen 主 / 从站、Modbus‑RTU/TCP 主从站；CAN、RS485 具备 1500Vrms 电气隔离；CAN 无内置终端电阻，总线两端需外接 120Ω

✅供电可选：DC24V 版本 (‑E/‑R)、AC220V 版本 (‑AC‑E/‑AC‑R)；DIN35 导轨壳体；PWR/SYS/RUN/ERR 系统灯 + 独立 IO 状态灯；RUN/STOP 拨码、IAP 复位按键恢复出厂 IP；以太网用于程序下载同时作为业务通讯口

✅双内核独立存储分区，内置实时时钟；‑40℃~+85℃工业宽温；用户程序保存 Flash，上电脱机独立运行

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

GCAN‑PLC‑326‑E/R系列为DIN导轨工业大点数可编程控制器，具备OpenPCS、CODESYS两套运行内核，完全遵循IEC‑61131‑3编程标准。硬件提供24路PNP数字量输入，16路数字量输出，区分晶体管输出‑E版本与继电器输出‑R版本；集成2路0‑10V模拟量输入、2路0‑20mA模拟量输出；DI复用3路高速计数，晶体管版本DO支持2路PWM脉冲输出。

通讯包含1路CAN总线、2路RS485串口、1路RJ45以太网；原生支持CANopen、Modbus‑RTU/TCP主从站协议；提供DC24V直流、AC220V交流两类供电选型；CAN、RS485接口1500Vrms电气隔离；CAN无内置终端电阻，总线两端需要外接120Ω；支持RUN‑STOP程序拨码、IAP按键恢复出厂IP（192.168.1.30）；内置RTC实时时钟，程序与掉电变量存储于板载Flash，下载完成后脱机独立运行。适合自动化成套设备大点数逻辑控制、模拟量闭环调节、CANopen总线组网、Modbus混合总线设备对接的工控场景。

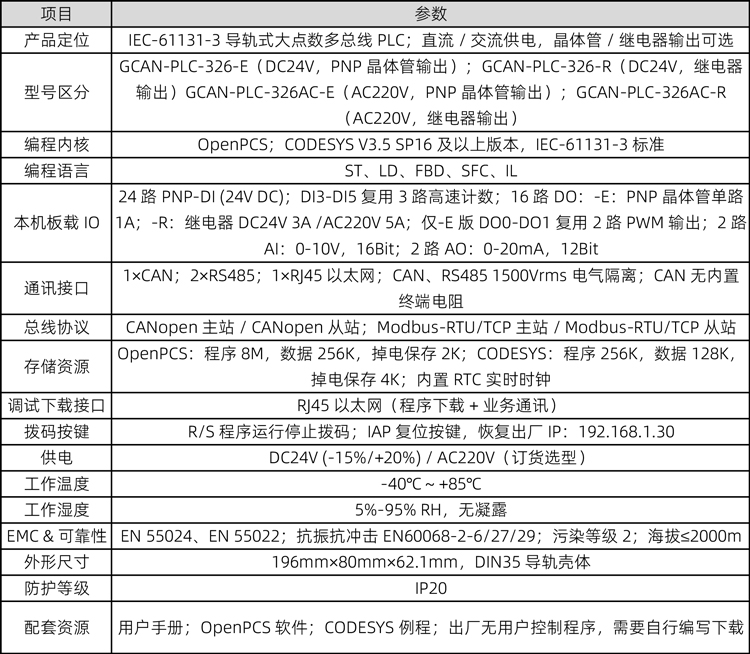

✅本机一体化IO能力：24路PNP型24V DC数字量DI，DI3/DI4/DI5复用3路高速计数输入；16路输出：‑E版本PNP晶体管输出单通道最大1A；‑R版本继电器输出，DC24V 3A/AC220V 5A；仅‑E版本DO0/DO1复用2路PWM脉冲输出；2路AI 0‑10V，16Bit；2路AO 0‑20mA，12Bit。
✅双内核可编程能力：OpenPCS：程序8M，数据256K，2K掉电保存；CODESYS：程序256K，数据128K，4K掉电保存；遵循IEC‑61131‑3，支持ST、LD、FBD、SFC、IL；内置CANopen、Modbus‑RTU/TCP、高速计数、PWM、模拟量处理功能块；内置RTC实时时钟，支持浮点数运算。
✅总线通讯能力：1路CAN总线；2路RS485；1路RJ45以太网；CAN、RS485通道1500Vrms电气隔离；完整支持CANopen主站/从站、Modbus‑RTU/TCP主站/从站；CAN无内置终端电阻，总线两端外接120Ω；以太网同时承担程序下载与业务数据交互。
✅存储与可靠性：双内核独立存储空间；硬件看门狗；满足EN 55024、EN 55022 EMC；三轴抗振动冲击EN60068‑2‑6/27/29。
✅供电与安装：供电选型：DC24V(‑15%~+20%)或AC220V；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR系统指示灯，每路DI/DO独立状态指示灯；RUN/STOP程序运行停止拨码、IAP复位按键恢复出厂IP；以太网为下载+业务通讯口。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度5‑95%RH无凝露；IP20防护等级。

✅自动化成套专机大点数逻辑控制；模拟量AI/AO采集输出，实现温度压力闭环调节；高速计数、PWM脉冲简易运动控制（仅‑E晶体管版本）
✅多协议混合总线组网：CANopen总线、RS485 Modbus‑RTU、以太网Modbus‑TCP设备同时交互对接
✅DC24V控制柜或者现场AC220V供电的工控现场；继电器版本适合驱动电磁阀、大功率开关负载

注：本型号出厂没有预置业务控制程序，需要OpenPCS或者CODESYS编写下载用户程序；PWM脉冲输出仅晶体管‑E版本支持，‑R继电器版本无PWM；CAN总线无内置终端电阻，总线两端外接120Ω；供电类型、输出类型为订货确定，软件不可切换；以太网同时用于程序下载和业务通讯。

温馨提示：场景不在列表，可联系技术评估适配 + 报价

✅DIN导轨卡扣式完成设备安装，接入对应供电电源（DC24V或者AC220V）；完成DI、DO、AI/AO模拟量、CAN、RS485、以太网接线；CAN总线物理两端外接120Ω终端电阻；确认输出版本为晶体管或继电器，‑E版本确认PWM复用通道。
✅PC端使用OpenPCS或者CODESYS软件，选用IEC‑61131‑3五种编程语言，调用内置CANopen、Modbus‑RTU/TCP、模拟量处理、高速计数、PWM功能块编写用户控制逻辑。
✅通过RJ45以太网接口连接设备，编译工程下载用户程序至控制器内部存储；支持拨码开关实现程序RUN/STOP启停、IAP按键恢复出厂IP。
✅设备上电后脱机独立运行用户程序；完成本机DI采集、DO输出；AI模拟量读取、AO模拟量输出闭环调节；‑E版本实现高速脉冲计数、PWM脉冲输出；执行CANopen、Modbus‑RTU/TCP多总线数据交互；支持时钟读取、变量掉电保存。
✅PWR/SYS/RUN/ERR系统指示灯+每路IO状态灯，反馈电源、系统、程序运行状态与IO通道状态，快速定位硬件或者程序故障。

备注：控制器出厂为空，必须下载用户应用程序才可以实现控制；PWM脉冲输出仅晶体管‑E版本可用；CAN总线务必外接终端电阻；供电、输出硬件版本订货选定；以太网既用于程序下载也参与业务通讯。
