设备核心特点：

✅两路 CAN 通道 1500V DC 电气隔离，实现不同波特率 CAN 网络相互通讯

✅支持中继报文 ID 过滤，最多 12 组滤波规则，配置完成脱机独立运行无需电脑

✅Mini‑USB 仅用于 PC 参数配置，GCANTools 软件设置，参数断电非易失保存

✅DC9‑24V 工业供电，标准 DIN35 薄型导轨壳体，SYS/DAT 状态指示灯

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

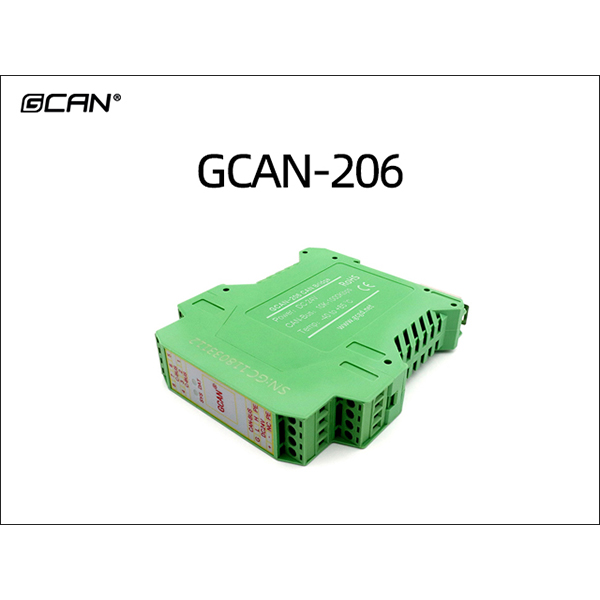

GCAN‑206为导轨式CAN中继网桥模块，实现两路CAN‑BUS网络之间数据交互，支持不同波特率网络互相转发，可配置报文ID过滤规则，配置保存完成后脱机独立工作，无需连接PC。

‑40℃~+85℃宽温工作，CAN接口1500V DC隔离；支持CAN2.0A/B；通过Mini‑USB连接电脑，使用GCANTools完成波特率、滤波等参数配置，参数写入设备后断电保存。适合多网段组网、跨波特率通讯、报文筛选过滤的工业现场。

✅隔离防护：CAN接口1500V DC隔离；ESD±4KV接触/±8KV空气放电，抗脉冲群±2KV，浪涌±4KV，抵御工业现场电磁干扰。
✅跨波特率中继网桥：CAN1、CAN2通道可独立设置波特率，实现两个速率不一样的CAN网络互相通讯。
✅报文ID过滤功能：支持最多12组滤波规则，标准帧/扩展帧可分别配置，只转发指定ID报文，降低总线负载。
✅脱机独立运行：参数配置保存完成后，拔掉USB，仅接DC9‑24V电源即可执行中继网桥功能，不需要电脑。
✅配置与性能：Mini‑USB调试配置接口，最高接收流量4000fps；配套免费GCANTools配置软件。

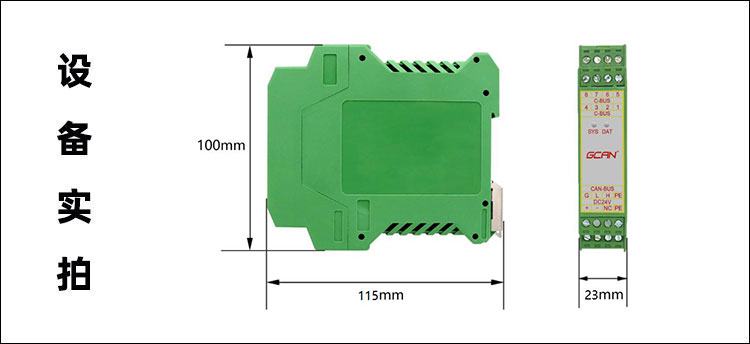

✅安装与供电：DC9‑24V直流供电；薄型DIN35导轨卡扣安装，适配控制柜内部。
✅状态指示：SYS系统指示灯、DAT数据指示灯，直观查看设备运行与报文转发状态。
✅宽温工业设计：‑40℃~+85℃工作温度；设备无内置120Ω终端电阻，需要外部外接。

✅工业自动化：两套不同波特率CAN网络之间互联组网
✅设备总线隔离，报文ID过滤筛选，过滤无关报文降低总线负载
✅控制柜DIN导轨安装，脱机独立做CAN网桥，不需要上位机常驻
✅工程机械、电力设备、车载CAN系统多网段数据交互

注：本型号不支持CAN‑FD协议；不支持用户脚本逻辑编程；USB仅做参数配置，正常脱机工作不需要接电脑。

温馨提示：场景不在列表，可联系技术评估适配 + 报价

✅设置CAN1、CAN2各自独立波特率，实现不同速率CAN网络互转中继
✅最多配置12组报文ID滤波规则，支持标准帧、扩展帧ID范围过滤，选择性转发报文
✅参数写入设备非易失存储器，断电保存，脱机上电自动运行网桥中继功能
✅SYS、DAT指示灯反馈系统状态、报文转发状态，快速排查故障
✅使用GCANTools读取、修改、保存设备全部配置参数

备注：USB只用于配置，业务运行阶段不需要连接电脑；无自定义脚本编程能力。
