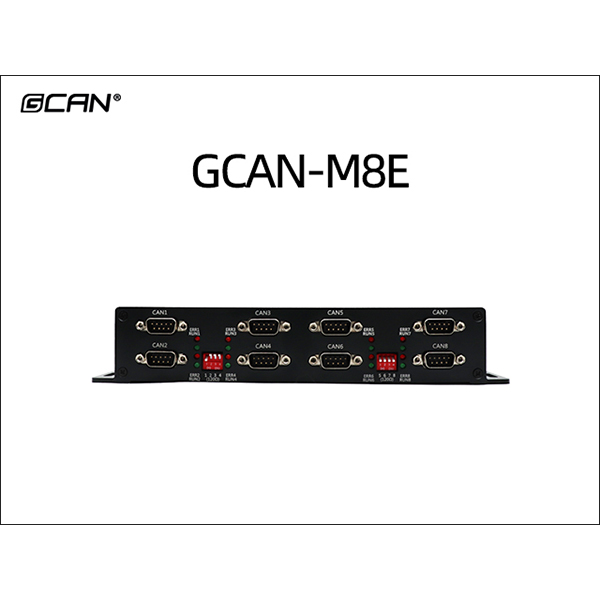

GCAN-M8E CANFD网关

1、功能概述

广成科技GCAN-M8E系列产品是集成8 CAN/CANFD通道、1路以太网接口的高性能型CAN/CANFD产品。采用GCAN-M8E系列产品，用户可以轻松完成CAN/CANFD网络和以太网网络的互连互通，进一步拓展CAN/CANFD网络的范围。

GCAN-M8E的系列产品CAN接口、电源接口均集成了电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。

●网关系列GCAN-M8E产品，具有8个电气隔离的CAN/CANFD总线接口，1路以太网接口。以太网具有TCP Server，TCP Client，UDP等多种工作模式，是高性能的工业级以太网与CAN/CANFD的数据转换设备；

●网桥系列GCAN-M8E产品，具有8个电气隔离的CAN/CANFD总线接口，1路以太网接口。CAN/CANFD8作为主节点，CAN/CANFD 1~7作为从节点，每个从节点最多可以带32个CAN设备。主节点和从节点的波特率可以自由配置，实现CAN/CANFD网络的网桥功能，可以将不同速率的CAN/CANFD网络数据转发到CAN/CANFD8通道；

●可编程系列GCAN-M8E产品，具有8个电气隔离的CAN/CANFD总线接口，1路以太网接口。支持CANopen、Modbus、J1939等协议，支持CAN/CANFD自由口，通过自由编程，可以实现不同总线接口之间数据的互相通信转换。

2、性能特点

●1路以太网接口，接口形式RJ45；
●8路CAN/CANFD复用接口，使用DB9接线方式，通过软件配置CAN/CANFD；
●支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS 11898规范；
●CAN-Bus通讯波特率在10Kbps~1Mbps之间任意可编程；
●CANFD通讯最高波特率可支持到5M；
●电源采用24V DC（-15%/+20%）；
●电源隔离1500 VDC、CAN隔离3000VDC；
●静电放电抗扰度等级：接触放电±4KV，空气放电±8KV；
●电快速瞬变脉冲群抗扰度等级：CAN总线接口±2KV；
●浪涌抗扰度等级：CAN总线接口±4KV；
●网关和网桥型号配置软件：自主研发的GCAN_PLC_Solution软件；
●网桥模式，每个从节点可以最多带32个设备；
●可编程型号编程软件：CODESYS软件（符合IEC 61131-3标准）；
●可编程型号支持CANopen、Modbus、J1939等协议、支持CAN、CANFD自由口；
●标准DIN导轨安装方式，专为工业设计。
●工作温度范围：-40℃~+85℃；
●工作相对湿度范围：10%~95%，无凝露；

3、典型应用

●新能源汽车新旧总线兼容：新能源车主控（CAN FD）对接传统CAN仪表/车灯/传感器，协议双向转换、速率自适应，保留旧件、降低改造成本，保障整车通信稳定。
●工业自动化设备升级：高端PLC（CAN FD）连接老款CAN伺服/变频器/IO模块，透明转发+数据帧过滤，新老设备无缝组网，避免批量更换，适配产线渐进式升级。
●轨道交通车载通信：列车CAN FD主控与CAN门控/空调/照明单元对接，高可靠抗干扰+容错传输，满足车载强电磁环境，保障行车控制与舒适系统协同。
●工程机械控制互联：工程机械CAN FD动力总成对接CAN液压阀/操作面板，实时数据转发+优先级调度，适配振动/粉尘工况，实现动力与执行机构精准协同。
●储能电站数据采集：储能BMS（CAN FD）对接CAN电表/继电器/监测模块，多节点数据汇聚+协议解析，统一上传监控平台，实现电池、配电、环境数据一体化管理。

4、设备应用手册链接

www.gcgd.net/filedownload/2977890

5、设备配置软件

设备配置软件下载链接：https://www.gcan.com.cn/1d49/4936/ebdc
