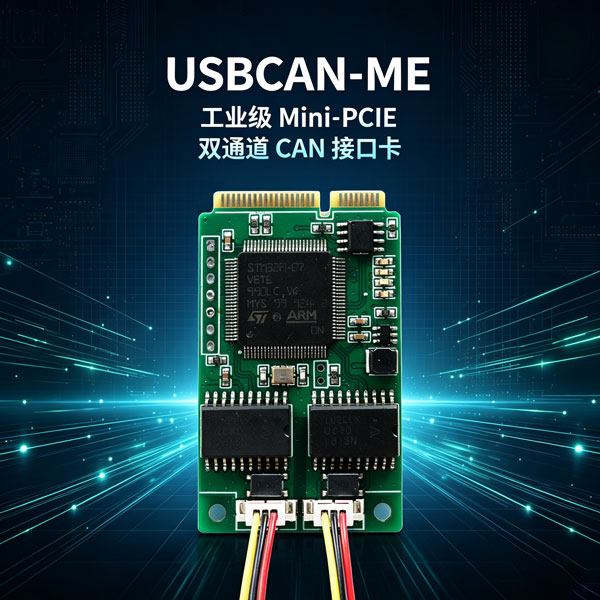

USBCAN‑ME 工业级 Mini‑PCIE 双通道 CAN 接口卡

设备核心特点：

✅两路 CAN 通道 3000V DC 电气隔离，适配工控机内置安装，抵御工业现场浪涌静电

✅Mini‑PCIE 板卡形态，体积小巧，3Pin 插拔式端子输出 CAN 信号

✅配套 GCANTools 软件，支持 OBD‑II、CANopen 主站、CAN 中继、脱机模式，多语言二次开发例程

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

USBCAN‑ME是Mini‑PCIE形态双通道CAN接口板卡，直接插装在工控机PCIE插槽内部，实现工控机接入两路独立CAN‑BUS网络，完成双通道报文收发抓包、总线诊断、CAN中继、脱机报文转发。

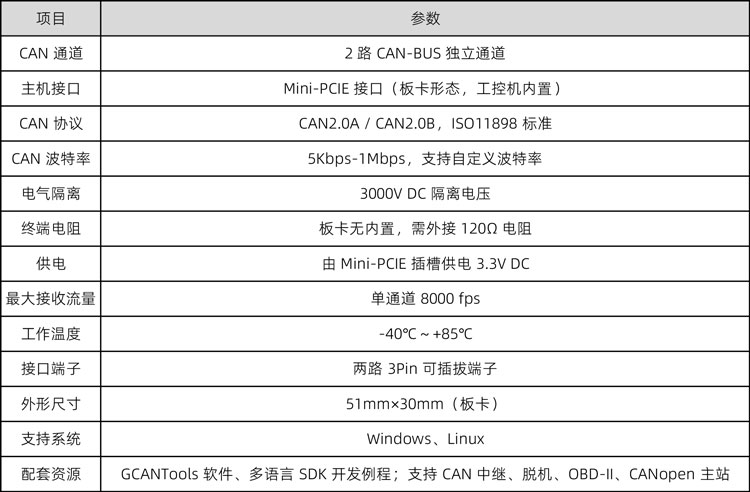

‑40℃~+85℃宽温工作，CAN通道具备3000V DC电气隔离；支持CAN2.0A/B协议，Windows、Linux全兼容；板卡无内置120Ω终端电阻，需外部选配；配套免费GCANTools上位机与全套SDK例程，适合工控整机集成、设备内部总线调试场景。

✅隔离防护：CAN通道3000V DC隔离，ESD±4KV接触/±8KV空气放电，抗脉冲群±2KV，浪涌±4KV，恶劣工业工况稳定运行
✅灵活总线配置：5K‑1Mbps波特率，支持自定义波特率；板卡无内置终端电阻，需外接120Ω电阻匹配总线
✅硬件性能：单通道最高8000fps接收流量，满足大数据量总线采集
✅板卡形态：Mini‑PCIE板卡，专为工控机内置使用；3Pin可插拔端子输出两路CAN信号
✅特色硬件能力：支持CAN总线中继、智能脱机离线运行，可实现上电报文转发、定时发送
✅双系统兼容：Windows全版本+各版本Linux，配套完整驱动包与编译例程
✅免费全套软件SDK：GCANTools无授权费，自带OBD‑II、CANopen主站；

✅提供C#/Python/LabVIEW/VB/Qt/VC开发例程

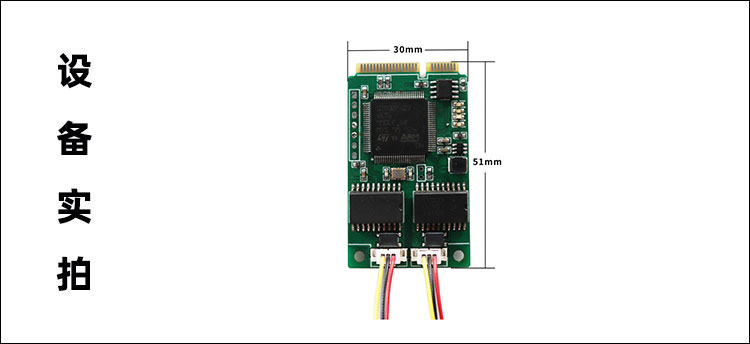

✅体积紧凑：51×30mm，不占用设备外部空间，适合整机集成

✅工控整机内置集成，工控机内部CAN总线通讯采集
✅工业控制：CANopen伺服调试，两条不同波特率CAN总线中继转发
✅双通道CAN总线同时抓包、总线故障定位
✅脱机现场报文转发，无需外接电脑，板卡上电自主运行任务
✅电力通讯设备、车载工控、实验室多总线开发验证

温馨提示：场景不在列表，可联系技术评估适配 + 报价

✅双通道独立/合并报文收发，报文滤波、高级屏蔽，捕获错误帧
✅多格式报文保存：txt/csv/can/asc/blf/excel，双通道数据分开或合并存储
✅OBD‑II汽车协议解析，读取车速、转速、水温，读取清除故障码
✅CANopen主站完整功能：NMT网络管理、PDO/SDO交互、伺服电机调试
✅DBC文件解析与报文模拟发送，信号曲线可视化，波特率自动识别
✅CAN中继配置，实现不同波特率总线互转，支持中继报文过滤
✅智能脱机模式，烧写脚本后板卡上电自动执行报文任务
✅总线状态诊断，读取总线错误、溢出、仲裁丢失状态
✅开放SDK，支持自研上位机软件多通道二次开发

Q：GCANTools软件、SDK需要付费授权吗？
A：GCANTools上位机、驱动、SDK、全部例程全部免费。

Q：是否支持Linux系统？
A：支持各版本Linux，提供驱动包、编译教程与测试例程。

Q：板卡自带120Ω终端电阻吗？
A：USBCAN‑ME硬件没有内置终端电阻，需要在CAN‑H、CAN‑L之间外接120Ω匹配电阻。

Q：这个板卡可以用在普通台式机USB口吗？
A：不可以，为Mini‑PCIE板卡，只能插入工控机Mini‑PCIE插槽，没有USB对外接口。

Q：一台工控机最多可同时接入多少块USBCAN‑ME？
A：软件支持最多同时8块USBCAN‑ME同时工作，受主机PCIE插槽数量限制。

Q：和USBCAN‑II Pro+有什么区别？
A：USBCAN‑ME为Mini‑PCIE内置板卡，适合工控机内部集成；II Pro+为外置USB硬件，适合台式机、笔记本USB外接调试。可索取选型对比表&报价。
